pmax 250 bar

Qmax 20 l/min

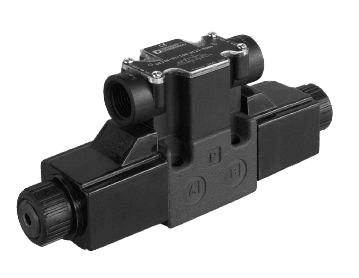

Elettrovalvola direzionale a comando diretto per montaggio a piastra, con superficie di attacco rispondente alle norme ISO 4401 (CETOP RP121H). Le dimensioni di ingombro estremamente contenute la rendono idonea per applicazioni su mini-centraline o nel settore mobile ed agricolo. Il corpo valvola è ottenuto da fusione in ghisa ad elevata resistenza ed è fornito di ampi condotti interni per minimizzare le perdite di carico. Gli elettromagneti hanno bobine intercambiabili e tubi in bagno d’olio a tenuta stagna. È fornita nella versione a 4 vie, con 2 o 3 posizioni e con diversi tipi di cursori intercambiabili aventi differenti schemi di inserzione. È disponibile con solenoidi per alimentazione in corrente continua o raddrizzata.

Elettrovalvola direzionale a comando diretto per montaggio a piastra, con superficie di attacco rispondente alle norme ISO 4401 (CETOP RP121H). È fornita nelle versioni a 3 e 4 vie, con 2 o 3 posizioni, con un’ampia gamma di cursori intercambiabili Il corpo valvola è ottenuto da fusione in ghisa ad elevata resistenza ed è fornito di ampi condotti interni per minimizzare le perdite di carico. Gli elettromagneti hanno bobine intercambiabili orientabili e tubi in bagno d’olio. La valvola è disponibile con solenoidi per alimentazione in corrente continua o alternata. I solenoidi in corrente continua possono essere alimentati anche in corrente alternata, utilizzando connettori con ponte raddrizzatore. È disponibile anche in versione a commutazione graduale in corrente continua. Comandi manuali opzionali a soffietto, a pulsante, con ritenuta meccanica, a leva e con manopola.

pmax 280 bar

Qmax 50 l/min

Dedicata al settore mobile (macchine agricole), presenta la possibilità di scegliere tra quattro differenti tipologie di finitura superficiale: trattamento standard di fosfatazione, trattamento di carbonitrurazione con ossidazione nera, verniciatura epossidica da 80÷100 µm, verniciatura poliuretanica da 140 µm. Inoltre, si ha la possibilità di utilizzare numerose tipologie di bobine (in corrente continua, con corrente raddrizzata, in corrente alternata), e di scegliere tra sei possibili connettori (DIN 43650, AMP JUNIOR, a cavi uscenti, DEUTSCH DT04-2P, AMP SUPER SEAL, DUAL DIN 43650). Elettrovalvola direzionale a comando diretto per montaggio a piastra, con superficie di attacco rispondente alle norme ISO 4401 (CETOP RP121H). Dimensioni di ingombro estremamente contenute la rendono idonea per applicazioni su mini-centraline o nel settore mobile ed agricolo. Il corpo valvola è ottenuto da fusione in ghisa ad elevata resistenza ed è fornito di ampi condotti interni per minimizzare le perdite di carico. Gli elettromagneti hanno bobine intercambiabili e tubi in bagno d’olio a tenuta stagna. È fornita nelle esecuzioni a 3 e 4 vie, con 2 o 3 posizioni e con diversi tipi di cursori intercambiabili aventi differenti schemi di inserzione. È disponibile sia con solenoidi per alimentazione in corrente continua, che in corrente alternata e con varie connessioni elettriche alle bobine, per soddisfare le diverse esigenze di installazione. La valvola in CC è fornita standard con comando manuale rivestito in gomma che assicura un grado di protezione IP69K con connessioni tipo K7 e K8.

Elettrovalvola direzionale a basso consumo (8 watt) a comando diretto per montaggio a piastra, con superficie di attacco rispondente alle norme ISO 4401 (CETOP RP121H). Dimensioni di ingombro estremamente contenute la rendono idonea per applicazioni su mini-centraline o nel settore mobile ed agricolo. Il corpo valvola è ottenuto da fusione in ghisa ad elevata resistenza ed è fornito di ampi condotti interni per minimizzare le perdite di carico. Gli elettromagneti hanno bobine intercambiabili e tubi in bagno d’olio a tenuta stagna. È fornita nella versione a 4 vie, con 2 o 3 posizioni e con diversi tipi di cursori intercambiabili aventi differenti schemi di inserzione. È disponibile con solenoidi per alimentazione in corrente continua, con tensione di alimentazione 24 V.

Direct acting, subplate mounting directional control valve, with mounting surface according to NFPA D03 standard. The valve body is made with high strength iron castings provided with wide internal passages in order to minimize the flow pressure drop. Wet armature solenoids with easily removable interchangeable coils are used. It is supplied with junction box for the electrical connection. The valve is supplied with 3 or 4 way designs and with several interchangeable spools with different porting arrangements. The valve is available with AC solenoids.

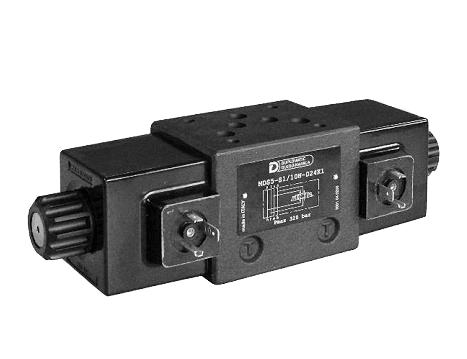

La valvola MDS3 si utilizza per la commutazione di più portate o per la selezione di valori di pressione. I fori di passaggio olio attraversano tutto il corpo; per questa particolare caratteristica costruttiva la valvola MDS3 è assiemabile con tutte le valvole modulari ISO 4401-03 (CETOP 03). Lo speciale collegamento della valvola in parallelo alle vie P - T - A - B del circuito consente di eseguire facilmente diversi schemi idraulici oltre a migliorare le prestazioni per movimenti rapidi, riducendo al minimo le perdite di carico. Disponibile anche in versione a commutazione graduale in corrente continua.

Elettrovalvola ad azione diretta per intercettazione delle utenze, disponibile in 2 diverse esecuzioni a riposo: con utenze bloccate o con utenze a scarico. Viene normalmente utilizzata in abbinamento alle servovalvole direzionali per garantire la sicurezza del circuito in assenza di tensione. Si montano elettromagneti con bobine intercambiabili e con tubi a bagno d’olio.

Elettrovalvola direzionale a comando diretto per montaggio a piastra, con superficie di attacco rispondente alle norme ISO 4401 (CETOP RP121H). È fornita nelle versioni a 3 e 4 vie, con 2 o 3 posizioni, con un’ampia gamma di cursori intercambiabili. Il corpo valvola è ottenuto da fusione in ghisa ad elevata resistenza ed è fornito di ampi condotti interni per minimizzare le perdite di carico. Gli elettromagneti hanno bobine intercambiabili orientabili e tubi in bagno d’olio. La valvola è disponibile con solenoidi per alimentazione in corrente continua o alternata.I solenoidi in corrente continua possono essere alimentati anche in corrente alternata, utilizzando connettori con ponte raddrizzatore. La valvola DS5 in corrente continua è disponibile nelle seguenti versioni speciali:

- versione con attacco di drenaggio esterno Y.

- versione con commutazione graduale.

- versione con dispositivo regolabile per commutazione controllata “soft-shift”.

Direct acting, subplate mounting directional control valve, with mounting surface according to NFPA D05 standard. The valve body is made with high strength iron castings provided with wide internal passages in order to minimize the flow pressure drop. Wet armature solenoids with easily removable interchangeable coils are used. It is supplied with junction box for the electrical connection. The valve is supplied with 3 or 4 way designs and with several interchangeable spools with different porting arrangements.

The valve is available with AC solenoids.

pmax 320 bar

Qmax 125 l/min

Nata per servire il settore mobile (soprattutto relativo alle macchine agricole), presenta la possibilità di scegliere tra più tipologie di finitura superficiale (trattamento di fosfatazione, di carbonitrurazione con ossidazione nera, verniciatura epossidica da 80÷100 µm, verniciatura poliuretanica da 140 µm), e la possibilità d’utilizzo di sei possibili connettori: DIN 43650, AMP JUNIOR, a cavi uscenti, DEUTSCH DT04-2P, AMP SUPER SEAL, DUAL DIN 43650. Possibilità di utilizzare numerose tipologie di bobine (in corrente continua, con corrente raddrizzata, in corrente alternata). Inoltre, sono contemplati più tipi di bobine possibili per corrente continua e alternata. Elettrovalvola direzionale a comando diretto per montaggio a piastra, con superficie di attacco rispondente alle norme ISO 4401 (CETOP RP121H). Esecuzione compatta e dimensioni di ingombro degli elettromagneti estremamente contenute la rendono idonea per applicazioni su mini-centraline o nel settore mobile ed agricolo. Il corpo valvola è ottenuto da fusione in ghisa ad elevata resistenza ed è fornito di ampi condotti interni per minimizzare le perdite di carico. Gli elettromagneti hanno bobine intercambiabili e tubi in bagno d’olio a tenuta stagna.

È fornita nelle esecuzioni a 3 e 4 vie, con 2 o 3 posizioni e con diversi tipi di cursori intercambiabili aventi differenti schemi di inserzione.

È disponibile sia con solenoidi per alimentazione in corrente continua, che in corrente alternata.

pmax 320 bar

Qmax 125 l/min

Idonea per applicazioni nel settore mobile (soprattutto agricolo). Disponibile solo con solenoidi per alimentazione in corrente continua. Il corpo è ottenuto da fusione in ghisa ad elevata resistenza e gli elettromagneti hanno bobine intercambiabili e tubi in bagno d'olio a tenuta stagna. Questo componente è ottimizzato a livello di costi per forniture di alti quantitativi.

Elettrovalvola direzionale a comando diretto per montaggio a piastra, con superficie di attacco rispondente alle norme ISO 4401 (CETOP RP121H). Esecuzione compatta e dimensioni di ingombro degli elettromagneti estremamente contenute la rendono idonea per applicazioni su mini-centraline o nel settore mobile ed agricolo.

Il corpo valvola è ottenuto da fusione in ghisa ad elevata resistenza ed è fornito di ampi condotti interni per minimizzare le perdite di carico. Gli elettromagneti hanno bobine intercambiabili e tubi in bagno d’olio a tenuta stagna.

È fornita nelle esecuzioni a 3 e 4 vie, con 2 o 3 posizioni e con diversi tipi di cursori intercambiabili aventi differenti schemi di inserzione.

È disponibile solo con solenoidi per alimentazione in corrente continua.

La valvola MDS5 viene utilizzata per la commutazione di più portate o per la selezione di valori di pressione. I fori di passaggio olio attraversano tutto il corpo; per questa particolare caratteristica costruttiva la valvola MDS5 è assiemabile con tutte le valvole modulari ISO 4401-05 (CETOP 05). Lo speciale collegamento della valvola in parallelo alle vie P -T - A - B del circuito, consente di eseguire facilmente diversi schemi idraulici, oltre a migliorare le prestazioni per movimenti rapidi, riducendo al minimo le perdite di carico.
