Valvole di non ritorno
Le valvole VR*-I sono valvole di non ritorno unidirezionali in esecuzione a cartuccia utilizzabili in blocchi o pannelli.
In condizioni di riposo l’otturatore della valvola, del tipo a tenuta cono su spigolo, è mantenuto chiuso da una molla di contrasto a taratura fissa.
L’apertura dell’otturatore avviene quando la pressione nel condotto d’ingresso “A” supera il valore di taratura della molla, sommata all’eventuale pressione presente nel condotto di uscita “B”.
Sono disponibili in tre dimensioni per portate fino a 300 l/min e con tre differenti valori di pressione di apertura.
Le valvole VD sono valvole di non ritorno ad attacchi filettati “BSP” per il montaggio in linea su tubazioni idrauliche.
Consentono il passaggio libero del flusso in un senso, bloccandolo nel senso inverso
L’otturatore della valvola, in condizioni di riposo, è mantenuto chiuso da una molla di contrasto. L’apertura dell’otturatore avviene quando la pressione di ingresso “A” supera la pressione di taratura della molla sommata alla eventuale pressione agente sull’uscita “B”.
Sono disponibili in otto dimensioni per portate fino a 850 l/min e con cinque diversi valori di pressione d’apertura.
Le valvole VR*-P sono valvole di non ritorno unidirezionali realizzate nella versione con attacco a parete.
In condizioni di riposo l’otturatore della valvola, del tipo a tenuta cono su spigolo, e mantenuto chiuso da una molla di contrasto a taratura fissa.
L’apertura dell’otturatore avviene quando la pressione nel condotto d’ingresso “A” supera il valore di taratura della molla sommata all’eventuale pressione presente nel condotto di uscita “B”.
Sono disponibili in tre dimensioni per portare fino a 400 l/min.

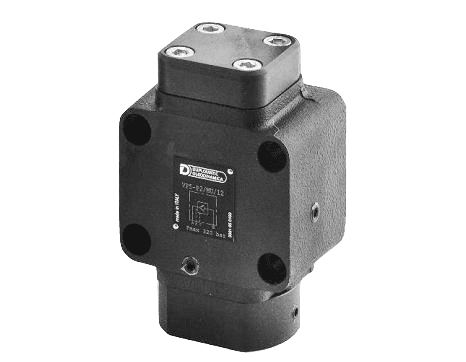

Le valvole VP*-P*-MU sono valvole di non ritorno a sblocco oleodinamico realizzate nella versione con attacchi a parete secondo le norme ISO 5781(CETOP RP 121H).
Incorporano le funzioni di una normale valvola di non ritorno unidirezionale con possibilita, tramite un pilotaggio esterno, di sbloccare l’otturatore e permettere il passaggio dell’olio anche nel senso inverso al flusso libero da B verso A.
In condizioni di riposo l’otturatore della valvola, del tipo a tenuta cono su spigolo e mantenuto chiuso da una molla di contrasto a taratura fissa. Inviando pressione di pilotaggio all’attacco X si aziona il pistone di sblocco il quale apre l’otturatore principale permettendo il flusso libero da B verso A.
L’attacco di drenaggio Y isola la faccia anteriore del pistone di comando dalla camera A.
Sono disponibili in due dimensioni con portate fino a 100 l/min e con differenti valori di pressione di apertura nel senso del flusso libero.
